AEW&C: Saab 2000 AEW&C (Suecia)

Saab 2000 AEW&C (Suecia)


El Saab 2000 AEW & C avión es una variante del transporte regional a turbohélice Saab 2000 equipado con los sistemas de reconocimiento de radar Saab Erieye.

Datos clave
Tripulación: 7
Vuelo inicial: Abril 2008
Capacidad operativa inicial: 2010
Fabricante: Grupo Saab, de Suecia
Operadores: Fuerza Aérea de Pakistán y la Fuerza Aérea Sueca
Longitud: 27.28m
Diámetro del fuselaje: 2.31m

El sistema aerotransportado de alerta temprana y control de aeronaves Saab 2000 AEW&C es una variante de los aviones regionales de turbohélice de transporte Saab 2000 equipados con un radar de visión lateral de reconocimiento Saab Sistemas Erieye PS-890 montado en columna.
El primer cliente para el Saab 2000 AEW & C, la Pakistan Fiza'ya (Fuerza Aérea de Pakistán), ha hecho un pedido a la Saab, con sede en Estocolmo, en junio de 2006 por 6.9 mil millones de coronas suecas. El Gobierno de Pakistán renegoció parte del contrato en mayo de 2007 debido a la crisis financiera en el país. El valor del contrato se redujo a 1.35 mil millones de coronas suecas.
El primero de los cuatro aviones se puso en marcha en abril de 2008 y entró en servicio en octubre de 2009. El segundo avión fue entregado a Pakistán en abril de 2010 para vigilar el espacio aéreo indio. Los otros dos aviones Saab 2000 AEW & C, equipado con el sistema de radar Erieye, se entregarán a finales de 2010. Tailandia anunció la selección del AEW&C Saab 2000 en junio de 2007.



El avión Saab 2000 AEW&C entró en servicio con la Fuerza Aérea de Pakistán en 2009.

El avión, totalmente equipados para sistema aerotransportado de alerta temprana y control, también puede ser utilizado para misiones de seguridad nacional, control de fronteras, mando y control aerotransportado, la coordinación de la gestión de desastres y para el control de tráfico aéreo en emergencias.

Construcción del Saab 2000
Saab Surveillance Systems es el contratista principal para el programa Saab 2000 AEW y C. Saab Aerotech es responsable de la elaboración y modificación de los aviones regionales Saab 2000 a la configuración de AEW&C. Otras seis unidades de negocio de Saab también están contratados por los principales elementos del programa.
En las secciones externas del ala se han fortalecido, al igual que el techo del fuselaje, para acomodar el peso de la antena Erieye y su habitáculo. La zona de la cola vertical ha sido aumentado para proporcionar una mejora en la estabilización.

Cabina principal
La cabina principal está equipado con cinco consolas de operador de misión en el lado de estribor.
Las ventanas en el lado de estribor de la cabina principal, se han eliminado. La cabina cuenta con aire acondicionado y equipado con un sistema de cancelación de ruido activa.
La sección de popa de la cabina principal tiene capacidad para los tanques de combustible y el equipo de la misión. Dos tanques de combustible auxiliares se instalan en el lado de estribor de la sección del fuselaje mediados inmediatamente detrás de las consolas de misión.
Las consolas de operador realizan: gestión del sistema y sensores, planificación y simulación de misión, seguimiento del procesamiento de datos, gestión, identificación, asignación y control de activos. Los sistemas de visualización incorporar mapas digitales y el uso de pantallas planas de color de alta resolución y pantallas de control de de entrada táctiles. La sección principal de la cabina de popa también da cabida a los equipos de guerra electrónica, el equipo Erieye y las unidades de potencia del Erieye.

Radar
Saab Microwave Systems (anteriormente Ericsson) es el contratista principal para el radar de vigilancia Erieye. El radar Erieye en servicio después de una serie de otras aeronaves como el Saab 340, Embraer R-99 y Embraer EMB-145. El Erieye es un radar Doppler de arreglo de fases activa del pulso operativo en la banda de 3.1GHz a 3.3GHz. El radar está en funcionamiento de tres minutos después del despegue y durante el ascenso y ofrece un área de vigilancia efectiva de 500.000 km².




El radar Erieye tiene un alcance instrumental de 450 kilómetros y 350 kilómetros de detección frente a un objetivo de combate de tamaño en los densos ambientes hostiles de guerra electrónica.

El radar Erieye tiene un alcance instrumental de la gama de 450 kilómetros y 350 kilómetros de detección contra un blanco del tamaño de los aviones de combate en los densos ambientes hostiles de guerra electrónica y en blancos a altitudes bajas. El sistema es capaz de rastrear múltiples objetivos aéreos y marinos sobre el horizonte y ofrece una cobertura de 360​​° por encima de la altitud de 20 km y tiene una capacidad de vigilancia marítima. El radar incorpora un identificación e interrogador amigo ó enemigo (IFF). El sistema consta de un arreglo de fase activa del pulso de radar Doppler de un radar secundario de vigilancia.
El arreglo de antena de doble cara de lectura automática está instalada en una caja rectangular, montada sobre el dorso del fuselaje.


El avión cuenta con un avanzado equipo de guerra electrónica Saab.

Guerra electrónica
El conjunto de guerra electrónica de la aeronave se basa en las medidas de apoyo electrónico (ESM) y la suite de auto-protección Saab Avitronics HES-21. El HES-21 también ofrece un sistema de apoyo basado en tierra (EGSS), que proporciona datos de la misión para el sistema de aviones de guerra electrónica y para el análisis de los datos registrados.

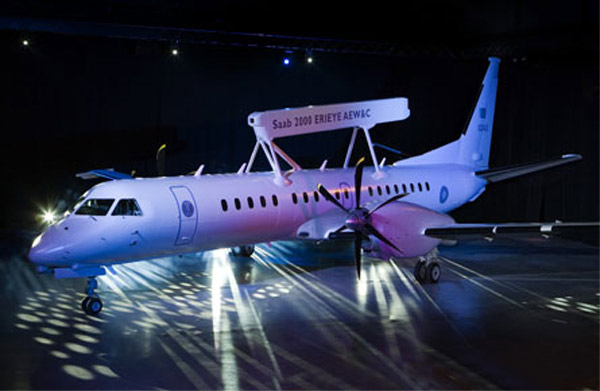

El Saab 2000 AEW & C lanzado en abril de 2008.

Medidas de apoyo electrónico
Las medidas de apoyo electrónico (ESM) del sistema digital de banda estrecha comprende y receptores de banda ancha y las antenas asociadas, ofreciendo cerca de 100% de probabilidad de interceptación (PDI). El receptor digital está equipada con arreglos de antenas del interferómetro.
El ESM obtiene el orden de batalla electrónico (EOB) de datos e intercepta, caracteriza e identifica las señales, define la dirección de su llegada, la generación y visualización de información de alerta. El sistema ESM funciona de forma autónoma y permite el análisis real de manejo ambientalmente racional del tiempo y la presentación al operador de ESM a bordo del avión. Los datos del ESM se registran durante las misiones para el análisis después de la misión táctica y técnica. La información se transfiere a otros sistemas de a bordo, incluido el sistema de comando y control y los datos de enlace de radio-control.
Los receptores de radar cubren la banda baja (7GHz a 2GHz), banda media (de 2 GHz a 18 GHz) y la banda alta (28GHz a 40GHz).

El receptor digital de RF proporciona una muy alta sensibilidad y selectividad y utiliza rápidamente transformadas de Fourier (FFT) y las técnicas de canalización de procesamiento de señales. Los receptores de banda ancha y de banda estrecha del ESM proporcionan una cobertura de 360​​°, y cerca de 100% de probabilidad de interceptación. El sistema ofrece una alta sensibilidad y selectividad de la señal en entornos densos y hostil.



Sistema de autoprotección
El sistema de auto-protección (SPS) se compone de: sistema de ayuda de control de defensas, alerta de radar, detección de láser, detección de misiles y sistemas de dispensador de chaff y bengalas. La suite de autoprotección permite la selección y, en modo automático, el lanzamiento de chaff y las secuencias de las contramedidas.

El sistema de alerta láser se basa en el sistema de advertencia de láser Saab Avitronics LWS-310 en las 0,5 a 17 micrones de longitud de onda de banda. La cobertura espacial y espectral es proporcionada por una serie de tres sensores a cada lado de la aeronave.
El lanzamiento de misiles y advertencia de aproximación (MAW) se basa en la Avitronics Saab Maw-300, que a la vez puede monitorear y controlar hasta ocho amenazas. Tiene cuatro sensores, dos a cada lado, y cada uno con 110 ° de cobertura azimutal para proporcionar el solapado 360° de cobertura espacial.
El sistema de distribución de chaff y flares (CFDS) comprende una unidad de control del dispensador, (CFDC) con una pantalla y panel de control montada en la cabina, equipo de ayuda defensiva completo con una base de datos con biblioteca de amenazas, dos dispensadores electromecánicos BOL y seis dispensadores pirotécnicos BOL.
El dispensador de BOL es un de gran capacidad, 160 cartuchos, electro-mecánicos dispensador de chaff. Los dispensadores BOL se instalan en los carenados en las vainas de alerta montado en ala-radar. El dispensador incorpora generadores de torbellinos que proporcionan características de flor en el lanzamiento de chaff y una respuesta nube de chaff de Doppler.
El dispensador BOL es un dispensador de pirotécnicos que lleva cartuchos estándar de la OTAN rectangulares o cargadores de 39 cartuchos de 1 pulgada². El distribuidor tiene la capacidad de prescindir de los diferentes tipos de municiones al mismo tiempo. Los dispensadores de la balanza de pagos se encuentran a cada lado de la parte inferior del fuselaje a la popa de las alas.




Motor
El avión está equipado con dos motores turbohélice Rolls-Royce AE 2100A que desarrollan 3.095 kW. El AE 2100A es un motor turbina de dos ejes a gas equipada con un compresor de alta presión (HP) de 14 etapas accionado por una turbina de dos etapas. El motor también cuenta con un reductor planetario conectado a la hélice. También cuenta con una completa autoridad digital de control del motor (FADEC) para gestionar el motor y la hélice.
La longitud y el diámetro del motor son 11.8 pulg (0.29m) y 19 pulgadas (0,48 m), respectivamente.

Rendimiento del Saab 2000
El avión puede subir una altitud de 9.144 m en 15 minutos. La velocidad de crucero máxima y de patrulla de la aeronave son 629 kmh y 296 kmh respectivamente. El alcance es de 3.218 kilómetros. La carrera de despegue de la aeronave es de 1.400 m, y la resistencia máxima es de 9,5 horas. El avión pesa alrededor de 14.500 kg y su máximo peso al despegue es de 23.000 kg.


El Saab 2000 AEW&C tiene una resistencia máxima de más de 9,5 horas y un alcance máximo de más de 2.000 nm.

El sistema aerotransportado de alerta temprana y control aéreo Saab 2000 AEW&C.
